Войсковой прибор химической разведки ВПХР Газоанализатор переносной

Войсковой прибор химической разведки ВПХР Газоанализатор переносной
  • Цены и наличие уточняйте у менеджеров

  • Принцип работы прибора

    Принцип работы ВПХР заключается в следующем: при прокачивании через индикаторные трубки анализируемого воздуха, в случае наличия отравляющих веществ (ОВ), происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию ОВ.

    Конструкция прибора ВПХР

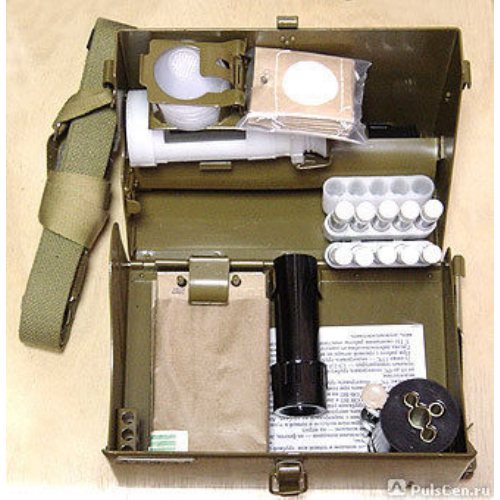

    Прибор ВПХР состоит из корпуса и размещенных в нем насоса, бумажных кассет с индикаторными трубками, противодымных фильтров, насадки к насосу, защитных колпачков, грелки и патронов к ней, электрофонаря. Кроме того, в комплект прибора входят лопатка, инструкция-памятка по определению зарина, зомана, VX-газов и инструкции по эксплуатации прибора.

    Для переноски прибора ВПХР имеется плечевой ремень с тесьмой, вес прибора около 2,3 кг. Войсковой прибор химической разведки (ВПХР) состоит из: ручного насоса; насадки к насосу; защитных колпачков; противодымных фильтров; патронов грелки; электрического фонаря; грелки; штыря; лопаточки; бумажных кассет с индикаторными трубками.

    Ручной насос - поршневой, применяется для прокачивания исследуемого воздуха через индикатор трубки. При 50 качаниях насоса в мин. через индикаторную трубку проходят 1,8 - 2 л. воздуха. Насос состоит из головки, цилиндра, штока, рукоятки штока. Насос помещается в металлической трубе, вмонтированной в корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки. Насос вкладывается в трубу рукояткой штока наружу. В головке насоса размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце головки имеются два глухих отверстия для обламывания концов трубок. Кроме того, в головке размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапановым устройством предусмотрены резиновые прокладки. В цилиндр насоса впрессовано направляющее кольцо с 4-мя отверстиями для выхода при обратном входе насоса. На шток насоса надета резиновая манжета, закрепляемая втулкой.

    В рукоятке штока размещены ампуловскрыватель и сердечник. Ампуловскрыватель служит для разбивания ампул, имеющихся в индикаторных трубках. Сердечник фиксирует ампуловскрывателя, три зеленые полоски индикаторной трубки с темя зелеными кольцами, красная полоса с точкой индикаторной трубки с одним красным кольцом и точкой.

    Насадка к насосу предназначена для работы с приборами в дыму, при определении ОВ на почве, вооружении, технике и в сыпучих материалах. Корпус насадки имеет четыре прорези и соединен с воронкой. В корпус насадки вставлен стеклянный цилиндр. По резьбе основания воронки свободно движется специальная гайка с укрепленным на ней откидным прижимным кольцом. Для фиксации прижимного кольца в нужном положении служит защелка. Герметизация соединения стеклянного цилиндра с корпусом насадки с насосом достигается двумя резиновыми прокладками.

    Противодымные фильтры - состоят из одного слоя фильтрующего материала и нескольких слоев капроновой ткани. Фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также для определения ОВ из почвы или сыпучих материалов. При длительном хранении приборов фильтры находятся в чехле из полиэтиленовой пленки. При эксплуатации чехол снимают.

    Защитные колпачки для предохранения внутренней поверхности воронки насадки от заражения ОВ, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха. Электрофонарь - применяется для наблюдения в ночное время за изменением окраски индикаторных трубок. Состоит из корпуса, головки и элемента, установленного в специальную обойму. Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается.

    Грелка - служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от - 40 до +50 С). Грелка состоит из корпуса и патронов. Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две бобышки, в отверстия которых помещен штырь, фиксированный пружиной. Патрон грелки состоит из металлической гильзы, ампулы с раствором и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтровальной бумаги. И такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней поверхностью пластмассового колпачка вложены тампон из гигроскопической ваты и металлическая сетка. Пластмассовый колпачок имеет центральное отверстие, закрытое у неиспользованных патронов пленкой. В это отверстие вводится штырь для разбивания ампулы с раствором в момент использования патрона. В комплект прибора входят 10 патронов (кассета рассчитана на 15 патронов, поэтому прибор может комплектоваться 15-ю патронами грелки), расположенных в специальной кассете. В зависимости от температуры окружающей среды в течение первых 3 мин. с момента разбивания ампулы патрона температура в грелке достигает +35 - 85 С и по истечении 7 мин. должна быть не ниже +20 С, при - 20 С достигает +85 и по истечении 7 мин. должна быть не ниже +30 С, температура в грелке до +15 С сохраняется в течение 15-20 мин.

    Индикаторные трубки предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. На верхней части индикаторной трубки нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена: ИТ - 44 красное кольцо и красная точка - для определения фосфорорганических ОВ (ФОВ) - зарина, зомана, V-газов; ИТ - 45 три зеленых кольца - для определения фосгена, дифосгена, синильной кислоты, хлорциана; ИТ - 36 одно желтое кольцо - для определения иприта. Десять индикаторных трубок (ИТ) с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.

  • Артикул: 7649
